周邊進水沉淀池設計和配水槽水力計算

沉淀池是給排水工程中常用的處理構筑物，到目前為止，最常用的有豎流式、平流式和輻流式三種類型的沉淀池。隨著科學技術的不斷進步，各種類型的沉淀池也都有了較大的改進和革新，目的在于提高處理能力和出水水質，同時降低基建投資及處理成本。在輻流式沉淀池中，周邊進水周邊出水或周邊進水中心出水新型沉淀池的出現不過二十余年的歷史，但在生產實踐中已顯示了它的優越性。本文著重探討周邊進水沉淀池的一些技術問題，如周邊進水的均勻布水問題，如何提高容積利用系數，周邊擋板的設置長度和設置位置問題，如何加強絮凝沉淀過程等。

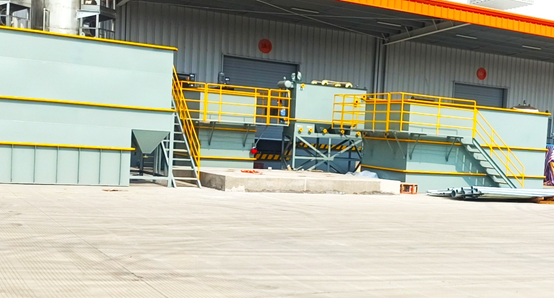

沉淀池圖（1）

二沉池進水是從曝氣池來的混合液，由于混合液懸浮濃度遠高于沉淀池中的澄清水，兩者有密度差，因而必然形成密度流。普通輻流式二沉池的原水是從池中心進水管流入池內，經布水后逐漸下落到污泥層上，再沿泥面向池壁方向流動并壅起環流，在出水口處上升時會帶走輕的細小顆粒的活性污泥絮體，影響出水水質。分離出的澄清水，部分溢流入出水槽，另一部分則向池中心回流形成了密度大的混合液，在下面從池中心流向池邊，而密度小的澄清水，在上面從池邊向池中心流動，形成反向流動的密度流態的環流。顯然這種環流不利于沉淀，限制了它的負荷能力。

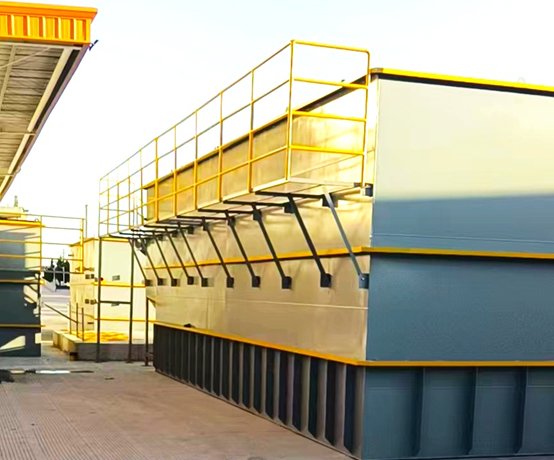

沉淀池圖（2）

在周邊進水的輻流式二沉池中，由于有密度差也存在著密度流，但水流方向相反。筆者在一個半圓形模型中觀察到的流態是混合液經進水槽的配水孔流人導流區后，即降落到池底污泥面上，并沿著泥面向中心流動，匯集后呈一個平面上升，在向池中心匯流和上升過程中，分離出澄清水，而且反向流到池邊的出水槽形成了密度流。這種池型的密度流態與普通輻流池相反，周邊沉淀池比普通輻流式沉淀池中心進水的流速小得多，其進水水流動能v/(2g)也低得多，因而有可能比普通輻流沉淀池提高水力負荷率，此時周邊進水所形成的密度流流速仍然不會很大，同時由于周邊進水所形成的水流方向與刮吸泥機轉動方向又大體一致，所以攪動起污泥和帶走輕的活性污泥絮體的可能性都比較小，從而也有可能提高沉淀效率。

沉淀池圖（3）
